AUSSENTEMPERATURFÜHLER – AUTFEXT/MD
Data-Sheet
Data-Sheet
AUSSENTEMPERATURFÜHLER – AUTFEXT/MD
AUTFEXT/MD
Anwendung
Die Temperaturerfassung unseres AUTFEXT findet innerhalb des externen Fühlerrohrs statt. Die Messwerte des Fühlers können über einen Modbus-Anschluss ausgegeben werden.
Technische Spezifikationen
| Messumformer | |
| Benötigter Temperatursensor: | Pt1000 Klasse B (2-Leiter) |
| Spannungsversorgung: | 15-36VDC, 24VAC |
| Bürde Analogausgang: | 300...1000 Ohm |
| Last Analogausgang: | min. Lastwiderstand 10kOhm |
| Netzwerktechnologie: | Modbus |
| Genauigkeit: | +/- 0,2K + max. 3% vom Endwert |
| Messbereich: | 24 Messbereiche wählbar |
| Betriebstemperatur Messumformer: | -30°C ... +70°C |
| Anschluss: | 3-Leiter (bei 4-20mA optional 2-Leiter) |
| Normen: | CE, EMV nach EN61326-1 2006, EMV Richtlinie 89/336/EWG |
| Temperaturfühler | |
| Messbereich: | -50°C ... +180°C |
| Temperatursensor: | PT1000 Klasse B (2-Leiter) |
| Anschlussklemme: | Schraubklemme max. 1,5 mm² |
| Schutzrohr: | VA |
| Durchmesser Schutzrohr: | 6 mm |
| Hülsenlänge: | 42 mm |
| Tmax. Gehäuse: | +100°C |
| Gehäuse: | PA6 15% GK, Farbe RAL9010 |

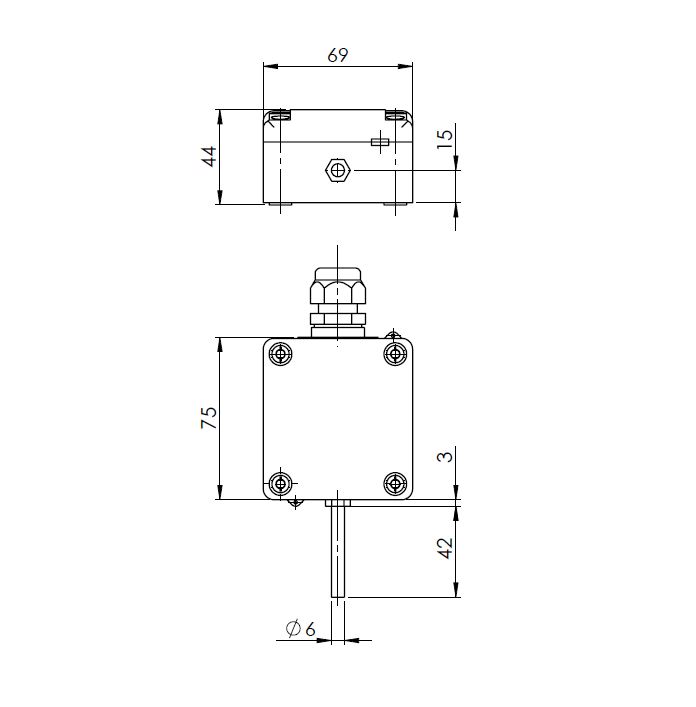

| Abmessung Gehäuse (L x B x H): | 75 x 69 x 44 mm |
| Schutzart: | IP65 |
| Montagezubehör (optional): | Schrauben und Dübel |
