DIFFERENZDRUCKMESSUMFORMER – DDM2 – M12 ANSCHLUSS
Data-Sheet
DIFFERENZDRUCKMESSUMFORMER – DDM2 – M12 ANSCHLUSS
DDM2
Anwendung
Unser DDM2 ist ein digitaler Differenzdruckmessumformer für Überdruck-, Unterdruck- und Differenzdruckmessung. Über einen DIPSchalter können verschiedene Messbereiche vorgewählt werden. Der serienmäßig integrierte Taster kann zur Offset-Kalibrierung verwendet werden, ein Potentiometer dient der Schaltschwellenjustierung des integrierten Relais des Differenzdruckmessumformer. Optional ist der Differenzdruckmessumformer mit einem graphischen e-Paper Display 1,44“ erhältlich.
Technische Spezifikationen
Spannungsversorgung: | 20...34 V AC/DC |
Messbereiche: | über DIP-Schalter wählbar Druckbereich A 0…1/3/5/10mbar -1…+1/-3…+3/-5…+5/-10…+10mbar Druckbereich B 0…20/30/50/70mbar -20…+20/-30…+30/-50…+50/-70…+70mbar |
Berstdruck: | 600 mbar DDM2x/1 1200 mbar DDM2x/2 |
Kennlinienabweichung: | ± 0,1 mbar (DDM2x/1 @ 21°C) ± 1,0 mbar (DDM2x/2 @ 21°C) |
Medium: | saubere, nicht aggressive, nicht kondensierende und nicht brennbare Medien |
Ausgang: | 0…10V oder 4…20mA |
Schaltausgang: | Relais 24V/Wechsler potentialfrei |
Schaltlast Relais: | 1A |
Anschluss: | M12-Stecker |
Druckart: | Differenzdruck |
Nullpunktoffset: | ± 0,07 mbar (DDM2x/1 @ 21°C) ± 0,70 mbar (DDM2x/2 @ 21°C) |
Betriebstemperatur: | -10…+70°C |
Zulässige Feuchte: | 95% r.F. nicht kondensierend |

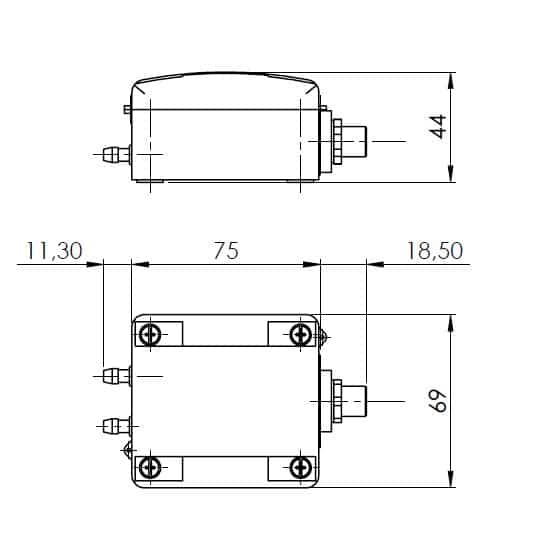

Anschlussgehäuse: | 75 x 69 x 44 mm Polyamid ähnlich RAL 9010 IP65 |
Druckanschluss: | Anschlussnippel aus Edelstahl |
enthaltenes Zubehör: | Druckanschluss-Set bestehend aus 2 Stück Luftanschlussnippeln und PVC-Schlauch |
Optional: | graphisches e-Paper Display 1,44“ Sichtbare Fläche: 29x22mm Auflösung: 128x96 Pixel |
Merkmale
Typ | Druckbereich | Display | Ausgang |
DDM2U/1 | A | nein | 0...10V |
DDM2U/2 | B | nein | 0...10V |
DDM2I/1 | A | nein | 4...20mA |
DDM2I/2 | B | nein | 4...20mA |
DDM2U/1-D | A | ja | 0...10V |
DDM2U/2-D | B | ja | 0...10V |
DDM2I/1-D | A | ja | 4...20mA |
DDM2I/2-D | B | ja | 4...20mA |
