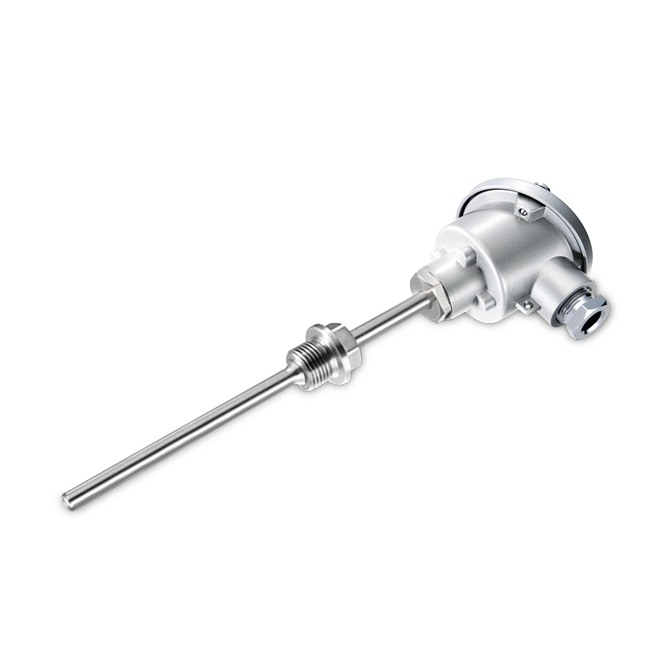

  • HTFB3 Einschraubfühler von TiTEC Messtechnik
  • Einschraubfühler in der Zeichnung von TiTEC Messtechnik

EINSCHRAUBFÜHLER MIT HALSROHR – HTFB3
HTFB3

TiTEC GmbH HTFB3

Anwendung

Unser HTFB3 verfügt über einen austauschbaren Messeinsatz und einer Einsatztemperatur von -50°C … +600°C. Er dient der Messung der Temperatur in flüssigen und gasförmigen Medien in der Heizungs-, Lüftungs- und Klimatechnik. Mit den entsprechenden Sensoren (siehe Tabelle) sind die Fühler auf alle gängigen Regel- und Anzeigesysteme aufschaltbar. Mittels Edelstahltauchhülse und einem G1/2” Gewinde wird dieser Fühler direkt in den Behälter oder die zu messende Rohrleitung eingeschraubt. Das hier zum Einsatz kommende Halsrohr gewährleistet wieder rum eine bessere Wärmeableitung.

Technische Spezifikationen


Messbereich Spitze:-50°C…+600°C (Standard)
Tmax. Kopf:100°C ( bei Ausführung mit Messumformer max. 70°C)
Sensor:nach Kundenwunsch (siehe Tabelle)
Schaltungsart:2-Leiter-Anschluss (Standard)
Anschlussklemme:Schraubklemme max. 1,5 mm²
Gehäuse:Aluminium, Form B
Kabeleinführung:M20 x 1,5 mm
Tauchhülse druckfest bis:40 bar
Schutzart:IP54
Schutzrohr:VA
Mit austauschbarem Messeinsatz Ø6 mm

Data-Sheet

Merkmale

Sensortyp100mm250mm400mm
Pt100HTFB3/Pt100/100HTFB3/Pt100/250HTFB3/Pt100/400
Pt1000HTFB3/Pt1000/100HTFB3/Pt1000/250HTFB3/Pt1000/400
