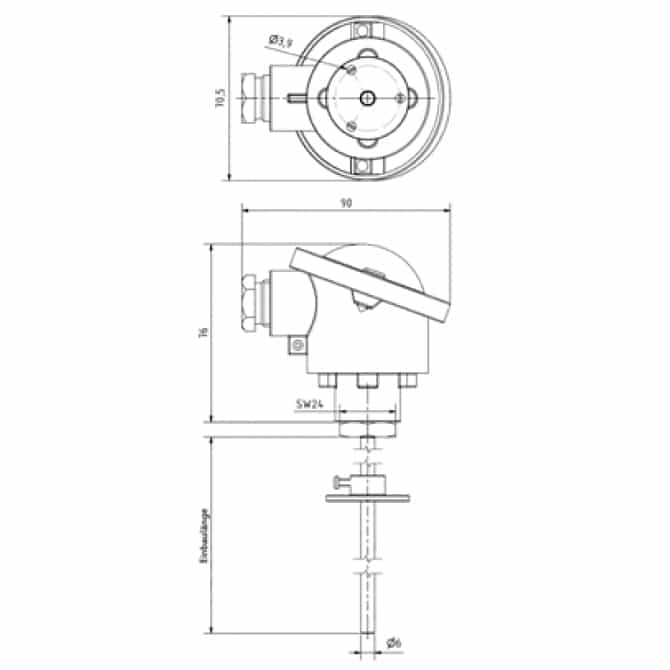

  • Hochtemperaturfühler in der Zeichnung von TiTEC Messtechnik

HOCHTEMPERATURFÜHLER – HTFB1
HTFB1

TiTEC GmbH HTFB1

Anwendung

Der HTFB1 ist ein Hochtemperaturfühler mit einem Temperaturbereich von -50°C … +600°C. Er verfügt über einen fest verbauten Messeinsatz und kann mittels des im Lieferumfang befindlichen Montageflansches einfach an den zu messenden Behälter oder Kanal montiert werden. Mit den entsprechenden Sensoren (siehe Tabelle) sind die Fühler auf alle gängigen Regel- und Anzeigesysteme aufschaltbar.
Übersicht Temperaturfühler

Technische Spezifikationen


Messbereich Spitze:-50°C…+600°C
Tmax. Kopf:100°C (bei Ausführung mit Messumformer max. 70°C)
Sensor:nach Kundenwunsch (siehe Tabelle)
Schaltungsart:2-Leiter-Anschluss (Standard)
Anschlussklemme:Schraubklemme max. 1,5 mm²
Gehäuse:Aluminium, Form B
Kabeleinführung:M20 x 2,5
Schutzart:IP54
Schutzrohr:Ø 6 mm, VA
Messeinsatz:Fest eingebaut, vibrationsfest
Montagezubehör (enthalten):Montagefl ansch
Montagezubehör (optional):Tauchhülse, Klemmverschraubung
Data-Sheet

Merkmale

Sensortyp100mm200mm300mm400mm
Pt100HTFB1/Pt100/100HTFB1/Pt100/200HTFB1/Pt100/300HTFB1/Pt100/400
Pt1000HTFB1/Pt1000/100HTFB1/Pt1000/200HTFB1/Pt1000/300HTFB1/Pt1000/400
