KANALTEMPERATURFÜHLER (SCHNELLANSPRECHEND) – KNTFS
Data-Sheet
KANALTEMPERATURFÜHLER (SCHNELLANSPRECHEND) – KNTFS

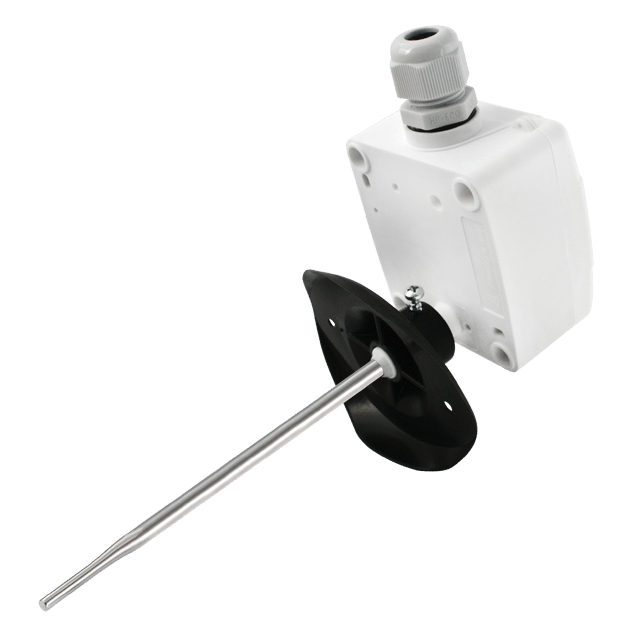

KNTFS
Anwendung
Unsere Kanaltemperaturfühler KNTFS dienen der schnellen Temperaturerfassung. Standardmäßig werden diese taupunktfest aufgebaut. Mit unserem Montageflansch MF können sie zur Messung von gasförmigen Medien eingesetzt werden. Einsatz finden unsere KNTFS in der Heizungs-, Lüftungs-, Kälte- und Klimatechnik. Mit den entsprechenden Sensoren (siehe Tabelle) sind die Fühler auf alle gängigen Regel- und Anzeigesysteme aufschaltbar.
Übersicht Temperaturfühler
Technische Spezifikationen
Messbereich Spitze: | -50°C…+180°C - je nach Sensor |
Tmax. Gehäuse: | +100°C |
Sensor: | nach Kundenwunsch (siehe Tabelle) |
Schaltungsart: | 2-Leiter-Anschluss (Standard) |
Schutzrohr: | ø 4 mm aus VA |
Anschlussklemme: | Schraubklemme max. 1,5 mm2 |
Gehäuse: | PA6 15% GK, Farbe RAL 9010 |
Abmessung Gehäuse (L x B x H): | 75 x 69 x 44 mm |
Schutzart: | IP65 |
Ansprechzeit t90: | 20 Sekunden |
Montagezubehör (optional): | Montageflansch, Klemmverschraubung |
Merkmale
Sensortyp | 50mm | 100mm |
Pt100 | KNTFS/Pt100/50 | KNTFS/Pt100/100 |
Pt100 1/3DIN | KNTFS/Pt100 1/3/50 | KNTFS/Pt100 1/3/100 |
Pt100 | KNTFS/Pt1000/50 | KNTFS/Pt1000/100 |
Pt1000 1/3DIN | KNTFS/Pt1000 1/3/50 | KNTFS/Pt1000 1/3/100 |
Ni1000 | KNTFS/Ni1000/50 | KNTFS/Ni1000/100 |
Ni1000TK5000 | KNTFS/Ni1000TK5000/50 | KNTFS/Ni1000TK5000/100 |
NTC 5k, 10k, 20k, Precon, KTY81-210 | KNTFS/.../50 | KNTFS/.../100 |
NTC 1,8kOhm | KNTFS/NTC1,8k/50 | KNTFS/NTC1,8k/100 |
Sensortyp | 150mm | 200mm |
Pt100 | KNTFS/Pt100/150 | KNTFS/Pt100/200 |
Pt100 1/3DIN | KNTFS/Pt100 1/3/150 | KNTFS/Pt100 1/3/200 |
Pt100 | KNTFS/Pt1000/150 | KNTFS/Pt1000/200 |
Pt1000 1/3DIN | KNTFS/Pt1000 1/3/150 | KNTFS/Pt1000 1/3/200 |
Ni1000 | KNTFS/Ni1000/150 | KNTFS/Ni1000/200 |
Ni1000TK5000 | KNTFS/Ni1000TK5000/150 | KNTFS/Ni1000TK5000/200 |
NTC 5k, 10k, 20k, Precon, KTY81-210 | KNTFS/.../150 | KNTFS/.../200 |
NTC 1,8kOhm | KNTFS/NTC1,8k/150 | KNTFS/NTC1,8k/200 |
Sensortyp | 300mm | 400mm |
Pt100 | KNTFS/Pt100/300 | KNTFS/Pt100/400 |
Pt100 1/3DIN | KNTFS/Pt100 1/3/300 | KNTFS/Pt100 1/3/400 |
Pt100 | KNTFS/Pt1000/300 | KNTFS/Pt1000/400 |
Pt1000 1/3DIN | KNTFS/Pt1000 1/3/300 | KNTFS/Pt1000 1/3/400 |
Ni1000 | KNTFS/Ni1000/300 | KNTFS/Ni1000/400 |
Ni1000TK5000 | KNTFS/Ni1000TK5000/300 | KNTFS/Ni1000TK5000/400 |
NTC 5k, 10k, 20k, Precon, KTY81-210 | KNTFS/.../300 | KNTFS/.../400 |
NTC 1,8kOhm | KNTFS/NTC1,8k/300 | KNTFS/NTC1,8k/400 |
